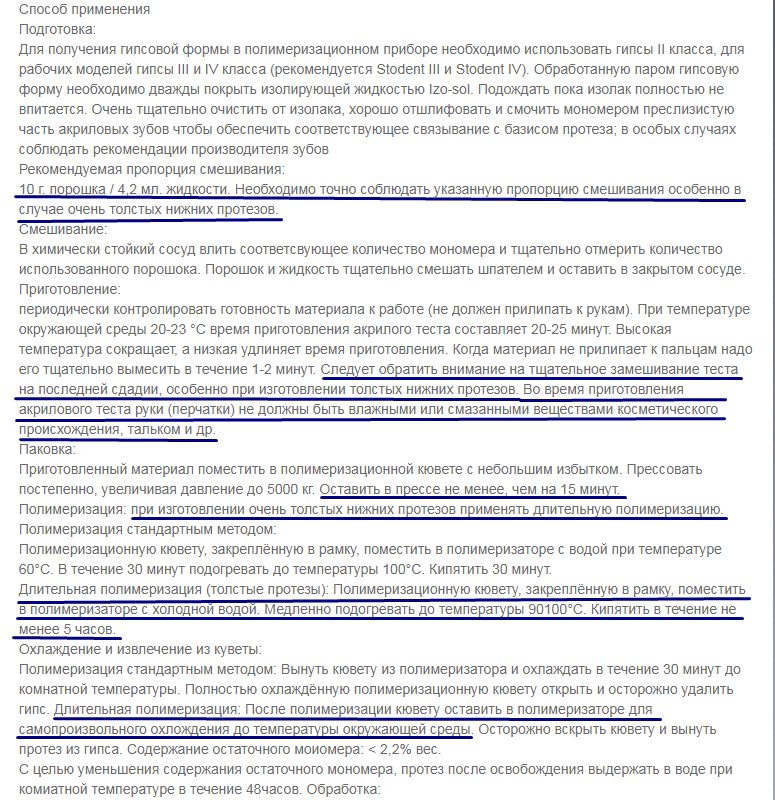

Виталий, полностью соглашусь с Лисом , от себя добавлю , что в инструкции к Виллакрилу отдельно оговорены толстые базисы  , вот тут подчёркнуто :

Думаю если учесть все эти рекомендации всё наладится . Единственно, с кипячением 5часов -это лишку , если нет полимеризатора , то попробуй такой режим : заливаешь ХОЛОДНУЮ воду , ставиш на самый медленный огонь , который сможеш добиться от своей плиты , и через 2.5 часа , не прибавляя температуры выключаеш , остыть должно в кастрюле , до комнатной температуры .

Гриша , я давно Виллакрилом не работаю , что касаемо толстых базисов он на мой взгдяд более требователен к пропорциям смешивания и полимеризовать его нужно с плавным поднятием температуры . Насчёт созревания с инструкцией не согласен , Виллакрил нужно паковать немного недозревшим и не стоит его сильно мять перед паковкой ( ну это на мой взгляд ) Режим полимеризации этот приведён для полимеризации в кастрюле , я так полимеризовал и Виллакрил и Ямахачи  , сейчас у меня полимеризатор , там немного быстрее процесс идёт , но всё равно использую классическую  длинную полимеризацию с выдержкой 30 минут на температуре 65* .
А вообще Ямахачи лучше пластмасса  , она и прочнее и совсем беспроблемная, ей пофиг толщина базиса .

Да знаеш , у меня уже отработано так , что я вечером, в конце рабочего дня , заряжаю полимеризатор , а утром уже достаю холодные , поэтому при таком раскладе , всё равно сколько полимеризуется по времени , зато качество на выходе сильно отличается .

Юра, хотел ознакомиться, а ссылка не работает(

Спасибо. Почитаю...
