Добрый день, прошу помочь, скорректировать, оптимизировать. Другой припой не согласуют, нужен согласно технологической карте.
Куплен припой медь + фосфора 7-7,5%, температура плавления 760°С.
Надо получить припой: медь - основа, 5-7% фосфора, олова 2,5-3,5% и 1-3% цинка.
Для получения 500 г итогового припоя в 467,5 г стартового припоя добавляю 17,5 г олова и 15 г цинка.
Греем стартовый фосфористый припой до 850°С (чтобы потом успеть пролить прутки диаметром 5 мм, но и цинк не выгорел (900°С)).
Далее варианта:
- добавляем скопом сразу все компоненты сплава, мешаем несколько минут, и в отливку;
- добавляем олово, мешаем несколько минут, далее добавляем цинк, мешаем, в отливку.
Сколько плавить/мешать/варить оптимальнее?
Печь индукционная с графитовым тиглем.
На 3D принтере печатаем заготовку для формования разъемной литейной формы. Приложил, это половина (склеим) одной из двух ответных частей.
Форму разъемную из гипса ставим на ночь для сушки в духовку.
Обрабатываем форму антипригарным составом: 22% коллоидного графита, 8% ГЛ-1, 20% жидкое стекло, 50% воды. Сушим, 150°С, 15 мин.
850°С сплав отливать в гипсовую форму нормально?
Плавка припоя
Сообщений 1 страница 5 из 5
Поделиться12024-02-16 20:40:30
Поделиться22024-02-17 13:38:18
- Всё видит
- Откуда: Эльбрус видно
- Зарегистрирован: 2019-01-25
- Приглашений: 0
- Сообщений: 3907
- Уважение: +552
- Позитив: +664
- Пол: Мужской
- Возраст: 62 [1962-01-21]
- Провел на форуме:
1 месяц 17 дней - Последний визит:
Вчера 12:59:44
Добрый день, прошу помочь, скорректировать, оптимизировать. Другой припой не согласуют, нужен согласно технологической карте.

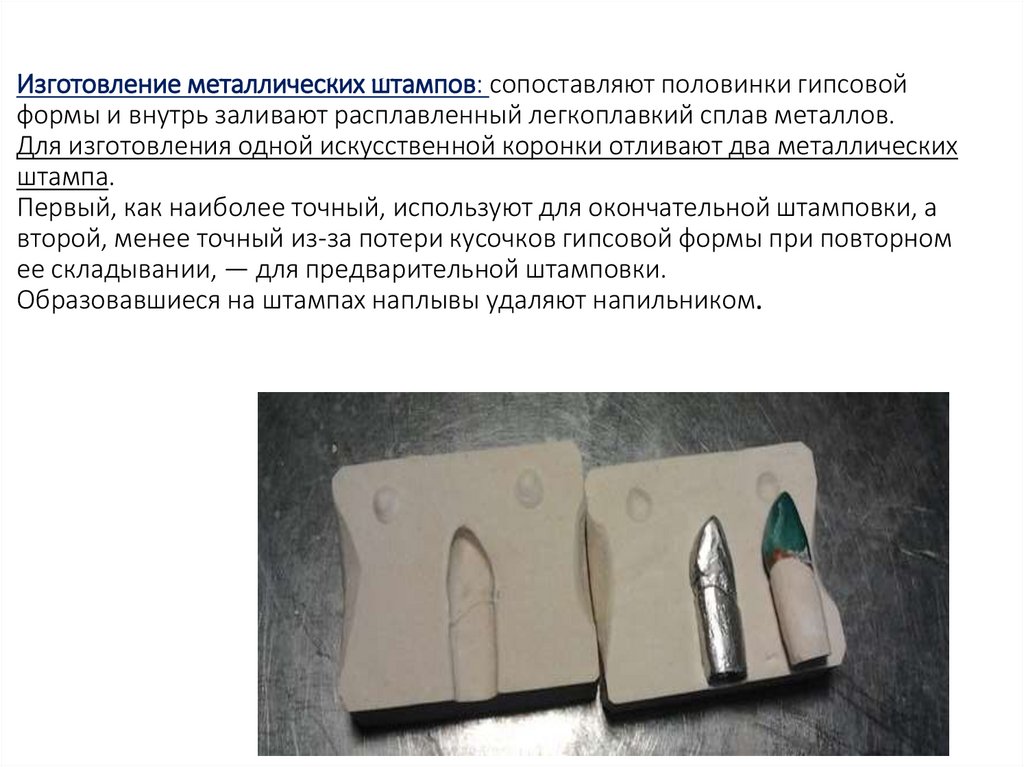

menedzher375 , не совсем по адресу , тут зубные техники в группе , у нас совсем другие припои . Для стали -серебряный , он готовый идёт , его незачем самому плавить , золото , его уже никто не делает , но даже если , то в ювелирных магазинах есть для него лигатура , тоже не проблема , для КХС тоже идут свои припои , в основном импортные , там важно что-бы КТР соответствовал . Единственный сплав на основе олова , свинца и висмута -это для штамповки коронок , но им ничего не спаять , у него температура 96 градусов и он отливается в гипсовую форму :
Не уверен , что гипсовая форма выдержит 850 , если и выдержит , то одноразово , для повышения термоустойчивости гипса можно добавлять в него мелкий кварцевый песок где-то процентов 20 .
Поделиться32024-02-17 15:06:20
Спасибо, учтем песок!
Поделиться42024-02-17 22:37:53
- Всё видит
- Откуда: Эльбрус видно
- Зарегистрирован: 2019-01-25
- Приглашений: 0
- Сообщений: 3907
- Уважение: +552
- Позитив: +664
- Пол: Мужской
- Возраст: 62 [1962-01-21]
- Провел на форуме:
1 месяц 17 дней - Последний визит:
Вчера 12:59:44
- добавляем олово, мешаем несколько минут, далее добавляем цинк, мешаем, в отливку.
Сколько плавить/мешать/варить оптимальнее?
menedzher375 , я бы выбрал такой вариант , как в цитируемом тексте .
Плавить нужно недолго , что-бы металл не горел , но хорошо размешался . Под формы , если нужно в целях производства , я-бы рассмотрел нечто подобное : https://jewelermarket.ru/index.php?rout … 67_147_148 , с гипсом много мороки , и это одноразовое .
Поделиться52024-02-19 11:28:53
Спасибо.
