smolik , да не думаю что это хорошая затея с золотом , по цене оно выходит как безметалл , а то и дороже , да и не вижу особых приемуществ ( при всей моей любви к этому металлу ).  Лить его ты сам собрался ? У нас литейщики не берутся , это только с ювелирными литейками нужно договариваться .
Но в любом случае ссылку дам где купить можно , тут и состав и название сплавов и КТР и всё как положено : Ссылка
У всех этих сплавов КТР в районе 14( даже у того что под штамповки ) , в принципе на них можно наносить любую керамику если-бы не одно НО - температура . Ну короче говоря на золотые сплавы нужна низкотемпературная керамика  , такая как Duceram Love или ей подобные . Бонды для золота тоже есть , но они именно для золота .

Ну это они цену не знают , пациенты , как только узнают , сделают циркон .
У сплава 900 пробы для штампованных коронок КТР 14 , такой-же как у никель-хрома .
Температуру 980 один колпак может и выдержит , а мост точно поведёт , у специальных масс под золото Дуцерам Голд например , температура в районе 780 *

Могу продать  срлав 333
Ктр 16
Облицовывается вм15
Льется хорошо
Цвет-жжелтоватый

Цена, около 40€/гр
При льтье вторяка, 70% чистого добавлять

Все сплавы с ктр 14, они с платиной
В основном-белые
Облицовываются вм13 или же прохожей
Можно колпак из ЧИСТОТЫ отштамповать
И облицовыать

Всё упирается в цену. Россия - это вам не еврокошелёк!

Сколько в среднем весит еденица в мостике с литками, около 2гр.(минимум )+угар=2.2гр. ( примерно ) ?
Отсюда цена металла выйдет в районе 88 ё =6160 наших тугриков-еденица .
У нас фрезерованный каркас из диоксида циркония под нанесение с покраской стоит в среднем по стране  1500-2000 еденица.

Давно в ,,Анис-дент" заказывал.

На картинке чётко видно C.HAFNER. Наносится на подогретый,отпескоструеный каркас после дегазации,потом опак. Создаёт эффект работы на залотом сплаве.

Отредактировано TZ-25 (2019-10-18 20:08:30)

marcopolo , ты имеешь ввиду это ?:

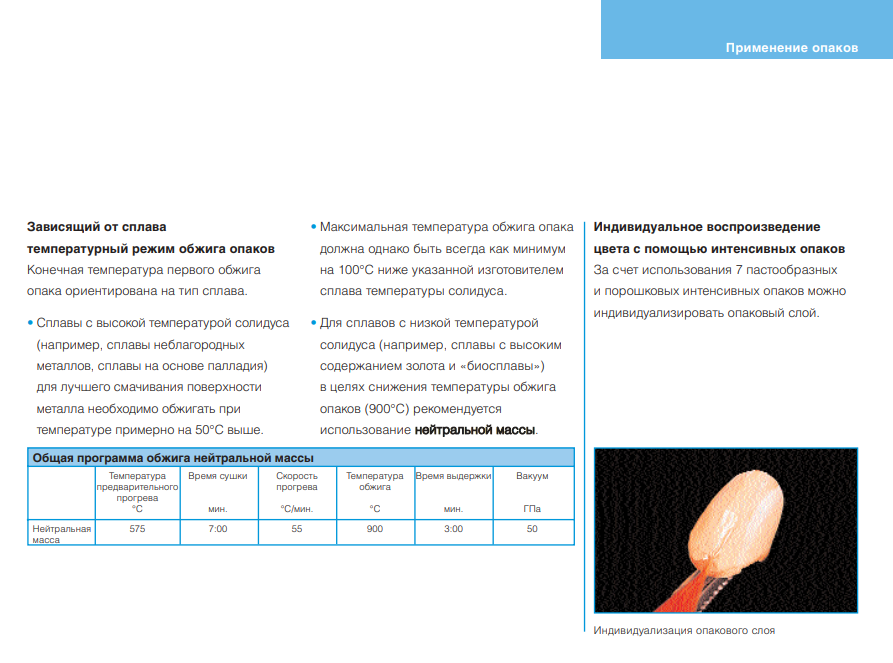

Весь вопрос в том , что эта нейтральная масса о которой там идёт речь продаётся только в наборах пастоопаков , а 930* для сплава с температурой плавления в районе 1100 * -это риск температурной деформации каркаса , особенно протяжённых конструкций , с одиночками может и прокатит .
С 980* я может и погорячился . это температура бонда для неблагородных сплавов , но есть бонд и для золотых , у него температура780*

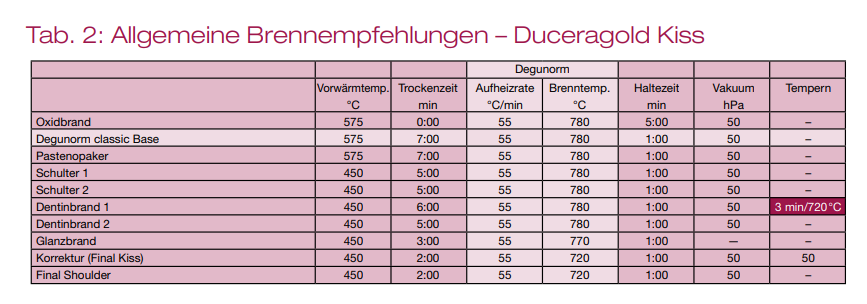

У Дуцерам есть керамика специально для золотых сплавов , с КТР  16,2 –17,1 , я ориентирусь на её температуру , поскольку она создана специально для золотых сплавов :

Вот ещё одна масса для золота , и у неё температура 800- 790* : Ссылка
Всё это говорит о том , что лучше не рисковать , и использовать низкотемпературную керамику , ну например: если брать золотой сплав с КТР 14 , и керамику Дуцерам , то лучше использовать Duceram® love .
