Сталкивались наверное многие , но причну их появления не каждый сможет объяснить , думаю она кроется в расстановкее литников ( литник должен быть один , никаких двойных или тройных )  и кювета должна быть полностью сухой перед скручиванием и её нужно предварительно греть .
вот в этом видео хорошо отражён момент появления пузырька :

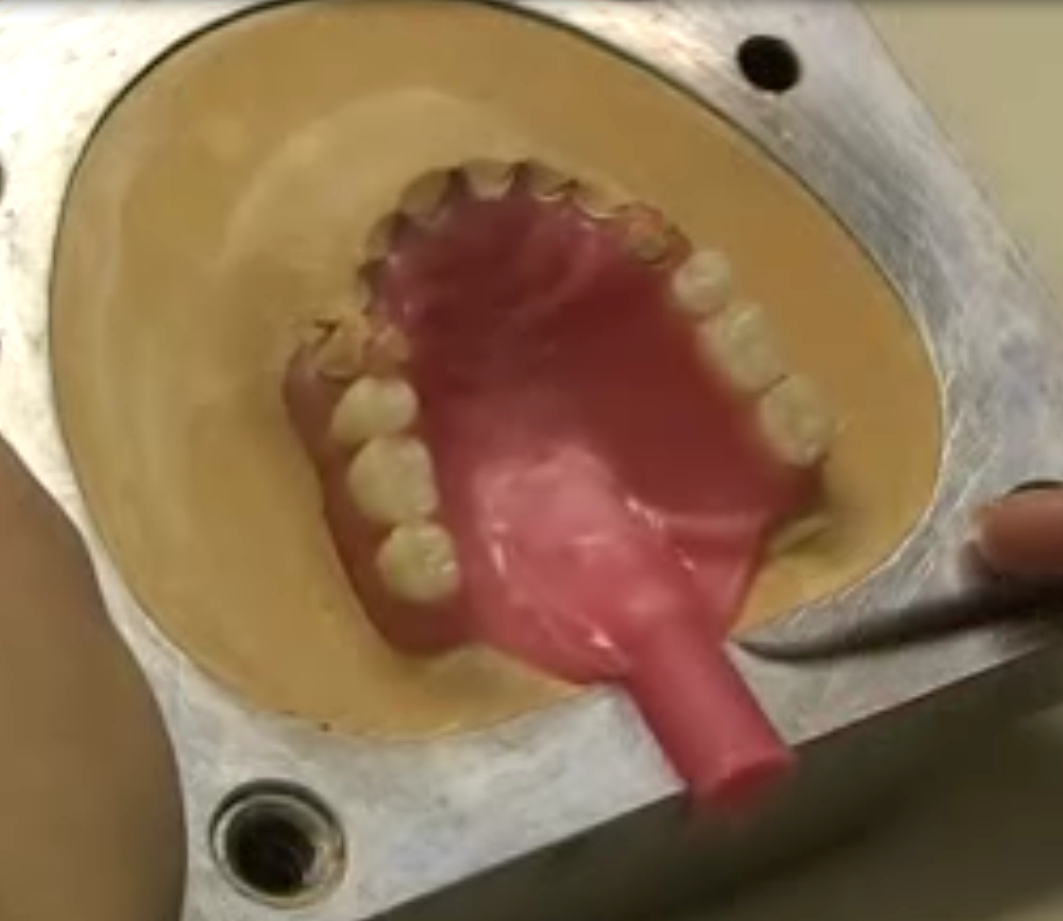

Литник лучше всего ставить так :

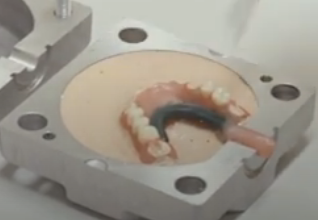

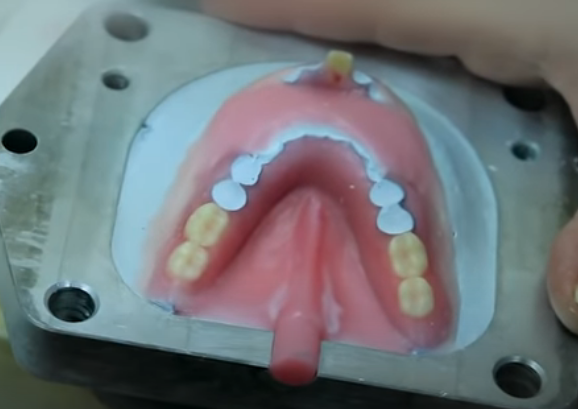

Или так , главное что-бы небыло никаких разветвлений и встречных потоков материала :

Если нужно, пишите из Санкт-Петербурга вышлем)

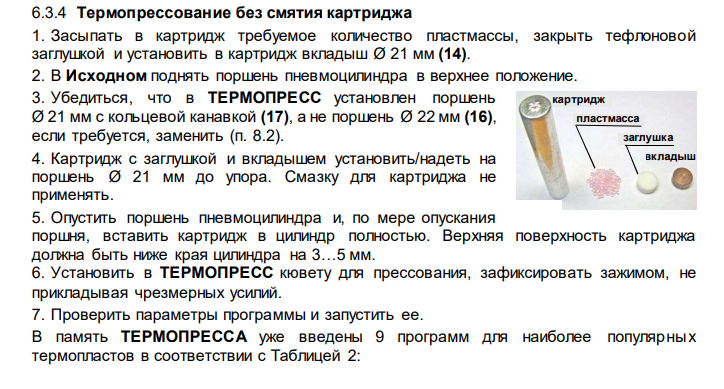

Я прессую без сминания картриджа , с тефлоновой шайбой , поэтому в моём случае чем жёстче картридж , тем лучше , для моего способа они даже мягковатые с Али гильзы .

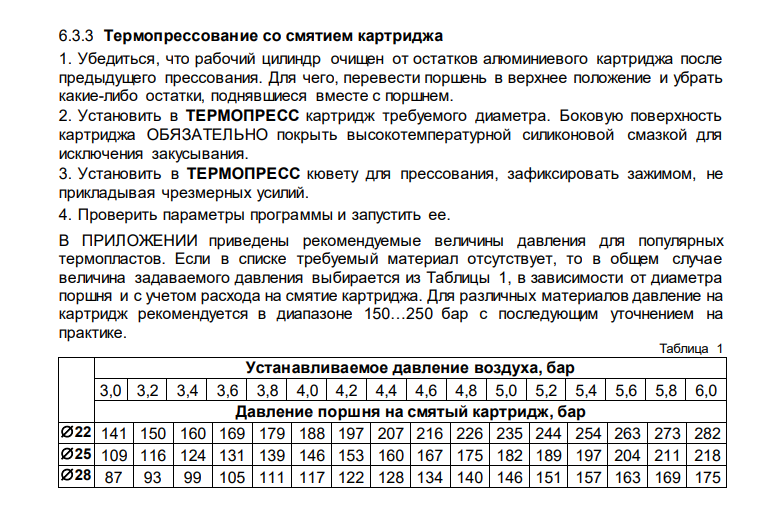

Если прессовать со сминанием , то нужно выставлять максимальное давление и делать насечки на крышке картриджа , что-бы он лучше рвался в этом месте , тогда думаю будет сминаться даже жёсткий картридж .

Возьми этот , он почти такой-же : Ссылка , только поспеши , написано , что мало его .

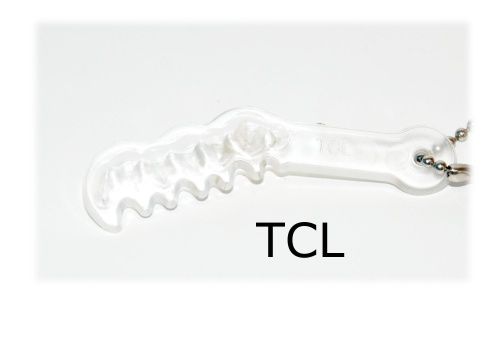

Степень прозрачности практически любого цвета  можно регулировать путём смешмвания с прозрачным , вот с этим :

Вот его и добавляй , с ним даже интереснее структура получится .

Аня , привет
Ну как Дефлекс не получится , потому что стандартных цветов Термосенса нет таких тёмных , почти красных , в общем у Дефлекса вот такое ассорти :

Но чем больше цветов задействуется , тем интереснее получается и прозрачного должно быть где-то половина , а то и больше .
